Hans Dahlgren

Storleken på Blackbird-rampen och den markföljande konstruktionen är kanske särskilt tilltalande för större lantbruk och maskinstationer som finns i områden med kuperad terräng.&nbsp;






Men den delade rampen innebär också att den ena delen snabbt kan lyftas om man ska passera en brunn eller annat hinder.De två rampsektionerna är upphängda i två lyftarmar helt oberoende av varandra och kan därför följa markens konturer på vardera sidan om tunnan. Varje sektion är fästade i mitten av lyftarmarna, vilken innebär att de pendlar i sidled för att ytterligare kunna hålla så stor andel som möjligt av släpskorna i backen även om marken lutar.






Släpskorna med utsläpp sitter på fjädrar som trycker dem mot marken och tar hand om de mindre ojämnheterna i fältet.– Släpskorna är speciellt designad för att lägga gödseln på jorden mellan plantorna, så att det inte hamnar på plantorna, säger Kristen Yde Pedersen, försäljningschef på Vogelsang i Danmark och Sverige.






Kapaciteten på rampen är 10 till 11 kubikmeter i minuten. Från tunnan pumpas gödseln ut till två fördelare, en i mitten på varje sektion. Med fördelarna på mitten av varje bom minskas ojämnheter i spridningen vid start när slangarna är tomma. Dessutom har slangarna som går ut från fördelarna anpassats i längd för att ytterligare minimera ojämnheterna.– Vi har gjort vad vi kunnat för att det ska vara lika långt ut till alla släpskor, så att hela arbetsbredden får gödsel samtidigt när man startar.






Vid fördelarna finns ett system för avstängning av individuella slangar. Med lufttryck blåses små ballonger upp som stoppar flödet i utvalda slangar. I teorin kan varje enskild slang styras.I dag handlar det främst om att stänga av slangar i körspår om man önskar det, och att stänga av de yttersta tre metrarna på varje sektion som fälls in hydrauliskt om man vill köra med 18 meters arbetsbredd istället för 24 meter.






– Det är ett mycket flexibelt system som i kan designas som kunden önskar.Med tolv meter ramp på varje sida krävs en kraftig konstruktion. Hydraulkolvarna som håller varje sektion är också dämpade för att kunna klara ut- och ihopfällning på ett mjukt sätt.






Ett servicemoment som kan behöva göras emellanåt är att byta de knivar som sitter i fördelarna och finfördelar materialet innan det går ut i slangarna. Här har man försökt att göra arbetet så enkelt som möjligt.–&nbsp;Hela rotorn och knivar sitter med sju bultar och kan enkelt tas ut för att servas. Den snurrar långsammare än de gamla och har därför längre livslängd, säger Kristen Yde Pedersen.






Rampen går att montera på i princip alla på marknaden förekommande gödseltunnor.

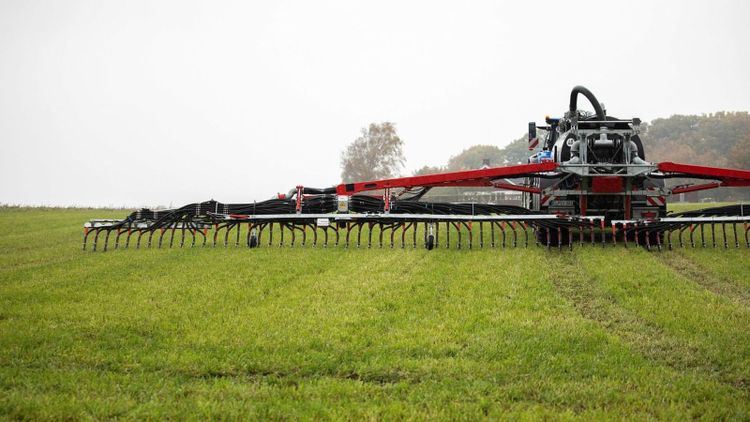

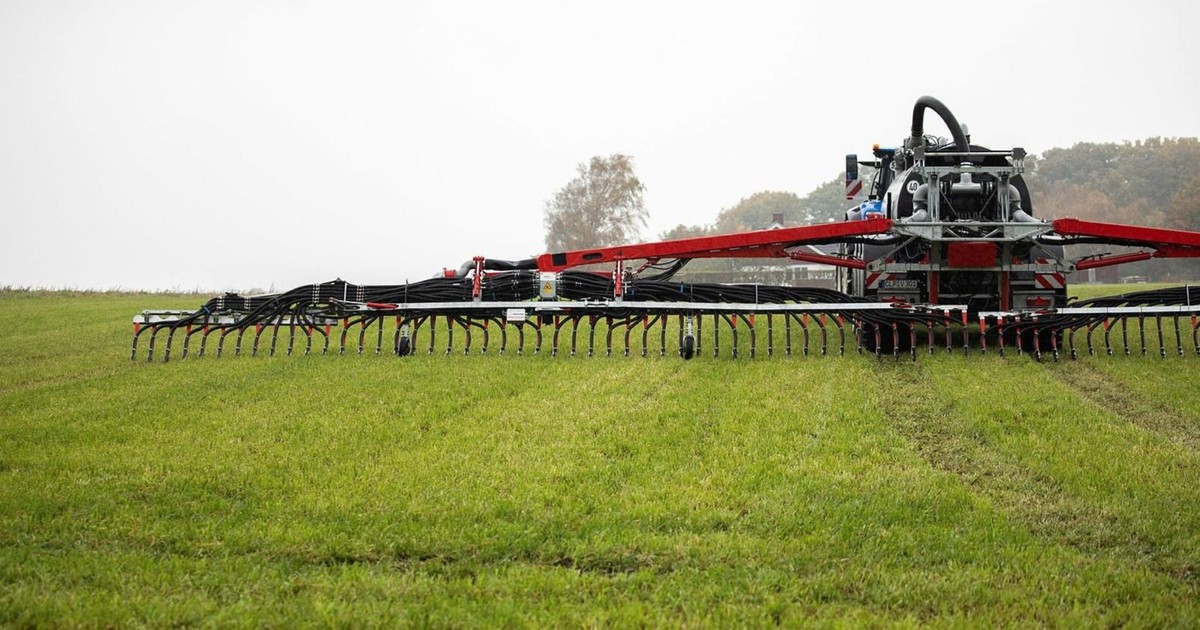

Maskintillverkaren Vogelsangs nya ramp för flytgödselspridning har två individuellt upphängda sektioner för att bättre följa markens konturer. Den kan på några sekunder anpassas till både 24 och 18 meters arbetsbredder.
