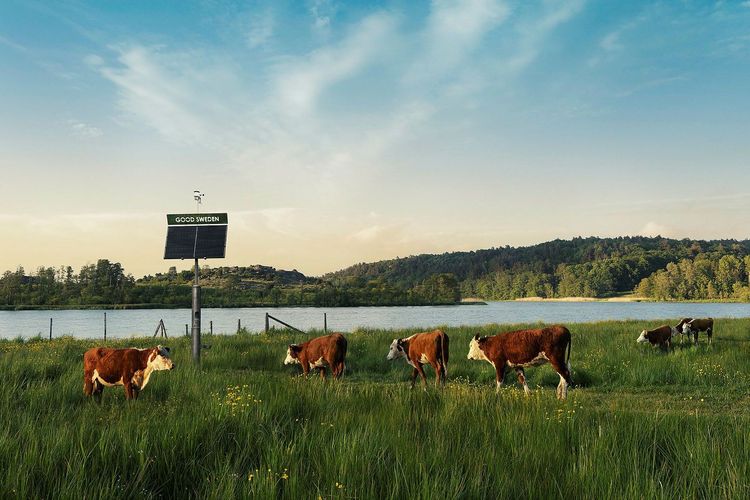

Stolpe med vattenkoppar på sidorna, och en solcell högst upp som pumpar upp vatten på beställning.


Martin Westerlind har egentligen ingen koppling till lantbruket, men såg hur mycket tid en av hans vänner la ner på att köra ut vatten till sina 26 hästar.

Det födde idén om att ta vara på grundvattnet, som ofta finns rakt under oss.– Eftersom han loggade alla körningar kunde vi se exakt hur många timmar han ägnade åt detta. Att köra ut vatten till djuren var dessutom inte så kul 2018 när han även skulle driva hushållet från samma brunn.Nu har Martin Westerlind fått patent på en filterlösning, som bygger på att en kassett grävs ner på ett par meters djup på betet.Från kassetten leds vattnet upp i ett rör till stolpen ovan jord och som i sin tur är utrustad med en eller två digitala vattenkoppar.- Det gör att vattnet fylls upp när det efterfrågas, så det står aldrig och blir sunkigt.

Att pumpa upp vatten är i normala fall energikrävande, men Martin Westerlinds pumpanordning drivs av en vanlig solcell. På vägen upp filtreras vattnet dessutom av UV-ljus, som tar bort alla bakterier, precis som på kommunala reningsverk. Det gör i princip att vattnet blir tjänligt även för människor.- Det finns egentligen tre sorteras UV-ljus; A, B och C, och vi använder UV-C som vi skapar med hjälp av ledljus som vi exponerar under en längre tid, än i andra anläggningar. Det är för att det ska vara så strömsnålt som möjligt. UV-C består av våglängder som vi inte har på jorden, eftersom de tas bort i atmosfären. Fördelen är att dessa går rakt igenom bakterierna och förstör dem. Framför allt är det e-colibakterina som är den stora boven som man vill komma åt här.

<h2>Testkördes i somras</h2>Den första prototypen testkördes förra sommaren, genom stöd från Almi. Nu håller Martin Westerlind på att ta fram en förserie av fem pumpanläggningar.&nbsp;

Martin Westerlind.JPG

Stolparna är dessutom flyttbara, så att man enkelt kan flytta all teknisk infrastruktur ovan jord från ett fält till ett annat under betessäsongen.Inledningsvis kommer pumpautomatiken att styras genom rörelsesensorer. Men i framtiden finns det även planer på att utnyttja djurens transpondrar för att aktivera vattenkopparna. Gör man det skulle man även kunna logga hur djuren dricker. Även om man inte kommer undan kravet på daglig tillsyn, skulle den här typen av teknik ändå kunna ge indikationer på om djur inte mår bra eller om de är på rymmen. Kombineras stolpen även med kameror kan tillsynsarbetet förbättras ytterligare.I konventionella lösningar kräver den här typen av pumpanordning en hästkraft, vilket är mycket mer än vad en solpanel levererar. Därför har han fått bygga om pumpanordningen i grunden för att göra den så strömsnål som möjligt. Strömmen lagras sedan i ett batteri på 20 amperetimmar, som även kan användas för att driva ett elstängsel.Att gräva nya brunnar och digitalisera vattenförsörjningen på det här sättet kan låta dyrt och omständligt. Men sett till vad det kostar att köra ut vatten med traktor, kan investeringen i många fall betalas tillbaka på två år. Då har han räknat på att traktorn kostar 150 kronor i timmen utslaget på 240 timmar om året. Beroende på hur man sedan värdesätter sin egen arbetstid kan investeringen alltså betala av sig ännu fortare.

Illustration med kor på bete med solcellsanläggningen som förser vattenanordningen med el.


<h2>Sex kubikmeter per dygn</h2>Martin Westerlind anser att människans strävan att borra djupare och djupare brunnar är så påtaglig i dag, att många tycks ha glömt bort att det finns grundvatten på närmare håll. Även om det inte alltid är tjänligt skulle det alltså kunna bli det med modern UV- och filtreringsteknik.På den plats där prototypen testades låg vattentillströmningen på sex kubikmeter per dygn, men tillströmningen kan naturligtvis variera kraftigt mellan olika platser. Under försöket loggades grundvattennivån kontinuerligt, och trots ansträngningar klarade de inte köra slut på vattnet. Tack vare data från en väderstation gick det till och med se hur källan fylldes på.- Det var rätt intressant. Vi såg att det kom 20 millimeter regn en dag, och då tog det en dag innan vi registrerade en höjning i grundvattenmagasinet.

<h2>Enkel installation</h2>I tekniken ingår även en backspolningsfunktion, med möjligheten att skicka vatten i motsatt rikning för att tvätta ut systemet. Vattnet pumpas då ut bakvägen och kastas till slut ut på markytan via en sidokran, så att alla partiklar och bakterierester åker ut.Martin Westerlind är övertygad om att även uttjänta brunnar skulle kunna tas i bruk med den här typen av teknik.- Vi tog ett vattenprov från en otjänlig brunn utan filtret inkopplat som inte gick att dricka på grund av förekomsten av e-colibakterier. Med filtret inkopplat var vattenprovet tjänligt även för människor.Installationen görs på fyra timmar med en grävmaskin och två man.- Först gör man en provgrop, och här tror jag att de flesta lantbrukare vet var det brukar vara grönt även när det är torrt. Man gräver ett par meter på en plats där man ser att det finns mobiltäckning, eftersom lösningen kräver uppkoppling. Sen väntar man ett dygn innan man kollar av hur mycket grundvatten som finns. Ser det bra ut gräver man ner tekniken och fyller igen gropen.


<h3>Good Sweden AB</h3>Lösningen tillverkas i rostfritt stål. Tekniken ska klara frost, och ska i praktiken kunna monteras på alla platser där det finns grundvatten. Förutom lantbruk pekas även solcellsparker med betande djur ut som en intressant målgrupp, liksom platser på jorden som har stora problem med att få fram tjänligt dricksvatten för humankonsumtion. I princip är detta lätt att kontrollera eftersom det är vattenprovet som avgör om en brunn är tjänlig eller inte, enligt Martin Westerlind. Tekniken är även skalbar beroende på avstånd till grundvattnet.Utöver pumpanordningen finns det även planer på att utrusta stolpen med självrengörande och roterande kärl.Martin Westerlinds patent omfattar bottenmodulen med förfiltrering och fyllnadsmateriel, som i princip är så robust att du kan köra över den med en traktor utan att filterlösningen komprimeras.Martin Westerlind är maskiningenjör i grunden, och har läst hydrodynamik på Chalmers, alltså läran om vätskors strömning.
